![](images/earth.gif)
自攻钉机械性质要求
时间:2013/8/26 来源:
1、心部硬度:标准值HRC28-38,本公司产品实测值约为HRC31-33。测试时取距尾部1-2倍称呼径的截面上进行,如果称呼长太短,可以先镶埋,然后再测硬度。
2、表面硬度:标准MIN HV450,本公司产品实测为HV530左右。
3、渗碳层:标准4#-6#:0.05-0.18mm,8#-12#:0.10-0.23 mm,14#:0.13-0.28 mm。
渗碳主要目的增强表面硬度,保证牙的强度,如果脱碳过深,渗碳又不足,会使牙的强度达不到要求,即做旋拧入试验时,牙受损伤。

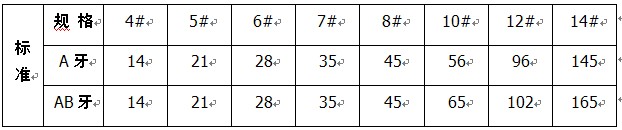

4、扭力:
5、拧入试验:将自攻钉拧入一有预留试孔的钢板内,自攻钉应在试板内成形出相配的螺纹,而螺钉本身的螺纹不发生变形和损坏,直到未端锥度螺纹完全过试板。拧入试验仅适用于AB、B、BP等型式的自攻钉。

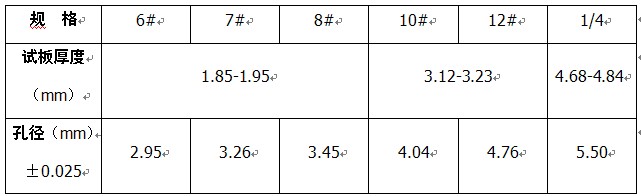

IFI中规定:试验板应用半硬低碳冷轧钢制备,钢板硬度为洛氏70–85HRB。钢板标准规格即厚度见下表,试孔应冲或钻,允差为规定公称直径(见下表)±0.025mm。
- 上一条:不锈钢材料化学成分对紧固件合作的作用
- 下一条:锻造爆裂和剪切爆裂极限
