六角头铰制孔用螺栓扭矩系数试验

1、仪器设备：
检验所用的仪器设备必须经有关计量部门检定合格且在有效期内。
1.1六角头铰制孔用螺栓预拉力P用轴力计测定，其误差不得大于测定六角头铰制孔用螺栓预拉力的2％。轴力计的较小示值应在1kN以下。
1.2施拧扭矩T是施加于螺母上的扭矩，其误差不得大于测试扭矩值的2％。使用的扭矩扳手有效度级别应不低于JJG707-2003中规定的2级。

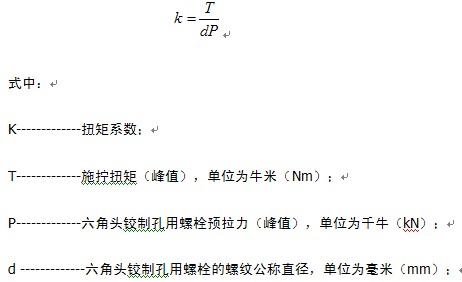

扭矩系数计算公式如下：


1.3测试扭矩的工具有表盘扳手、扭矩/轴力测定仪。
1.4其它辅助工具有：电动扳手、稳压器电源、电笔、一般拧紧的梅花套筒扳手、内六角扳手、毛刷、钳子、砂布、剪刀、划针、有机铅笔、干湿温度计等。
2、试验人员分工：记录监读1人，操作2人。
3、抽样方法：
对发往工地的六角头铰制孔用螺栓，工地按厂方提供的产品质量检验报告书进行抽样。抽样以批为单位进行。每批系指同一性能等级、同一材质料、同一炉号、同一工艺、同一螺纹规格。按国标GB1228-1231-2006标准复验。
对保证扭矩系数供货的六角头铰制孔用螺栓连接副较大批量为3000套。每批随机抽取8套。8套连接副的扭矩系数平均值应在0.110～0.150之间，标准偏差≤0.010。
4、试验环境要求：
六角头铰制孔用螺栓连接副在不同温度、不同相对湿度下测试的扭矩系数K值不同。进行K值试验时，应记录环境温度和相对湿度。试验所用机具、仪表及连接副应放置在该环境中至少2h以上。
5、试验中的注意事项：
5.1组装六角头铰制孔用螺栓连接副，螺杆应露出1～3扣（用垫块调整），为防止垫圈转动，可加砂布垫圈作一般拧紧。注意垫圈带倒角的一面应朝向螺母支承面。
5.2用表盘扳手施拧，对螺母施加的扭矩要平稳连续，当轴力计或扭矩仪读数值接近所需要轴力时，操作扳手人员立即停止施拧，记录人员记下扭矩和轴力。轴力为较后显示的较大读数值。测试轴力在设计轴力的0.95～1.1倍之间为宜。
5.3施加扭矩时，垫圈不得随螺母转动，否则该次试验无效。
5.4六角头铰制孔用螺栓每一连接副只能试验快速。
5.5进行六角头铰制孔用螺栓连接副扭矩系数试验时，六角头铰制孔用螺栓预拉力值P应控制在下表所规定的范围内，超出该范围者，所测得扭矩系数无效。
单位为千牛
六角头铰制孔用螺栓螺纹规格				M12	M16	M20	(M22)	M24	(M27)	M30
性能等级	10.9 S	P	max	66	121	187	231	275	352	429
			min	54	99	153	189	225	288	351
6、合格判定：
    六角头铰制孔用螺栓连接副扭矩系数的检验按批抽取8套，8套连接副的扭矩系数平均值为0.110～0.150，扭矩系数标准差应小于或等于0.010.
