螺纹的规定画法

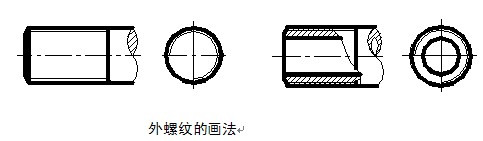

（1）外螺纹的画法：大径粗实线，小径细实线，在投影为圆的视图中表示大径的圆用粗实线画，表示小径的圆用细实线画3/4圈，倒角的圆咳省略不画，如下图。


（2）内螺纹的画法：内螺纹一般才用剖视图，画法如下图。


（3）非标准螺纹的画法：对于标准螺纹只需注明代号，不必画出牙型，而非标准螺纹，如方牙螺纹，则需要在零件图上作局部剖视表示牙型，或在图形附近画出螺纹的局部放大图。

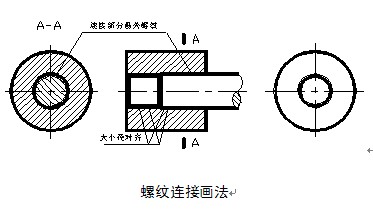

（4）内、外螺纹连接画法：如下图。
